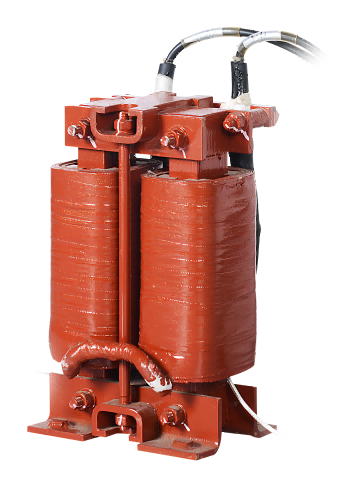

与空心电抗器相比，铁心电抗器具有漏磁小，体积小，损耗低等优点，更适用于各种集成柜体柜内安装。

我公司铁心电抗器通过与哈尔滨理工大学进行产学研合作研发，利用哈尔滨理工大学研发的设计软件，结合电磁仿真，精确控制产品各项参数，保证设计精准性。产品采用间隙式铁心，改善电感的线性度，有效增大电感线性度空间。

产品制作时，铁心柱由多个独立的铁心饼组成，饼间设置绝缘材料构成气隙，与线圈装配完成后整体真空压力浸渍绝缘漆，大大提高产品机械性能及环境适应能力。

基本参数：

额定电压：DC1500 V

额定电流：DC 170A

额定电感：3.5mH

直流电阻：31 m Ω

冷却方式：AF

绝缘等级：H

150℃时，功率损耗值：<960 w="">

净重量：98±3 Kg

参考尺寸：

电抗器长710mm,安装孔距670mm

电抗器宽150mm,安装孔距90mm

电抗器高392mm

符合标准：

GB/T 1094.6-2011《电力变压器第6部分：电抗器》

GB/T 7251.1-2013 《低压成套开关设备和控制设备第1部分总则

IEC 60076-6-2007 Power transformers-Part 6: Reactors

IEC 60310-2016  Railway applications-traction transformers and inductorson board rolling stock
